Токарный станок с ЧПУ B-Power CTN500/1500-18.5

Токарный станок с ЧПУ B-Power CTN500/1500-18.5
Производитель: B-POWER
Макс. длина обработки (мм)
1500
Макс. диаметр точения (мм)
360
Мощность шпинделя (кВт)
18,5/22
Макс. скорость вращения шпинделя (об/мин)
4000
Тип направляющих
Качения
Приводной инструмент
Нет
Наличие оси Y
Нет
Наличие контршпинделя
Нет
Больше характеристик

Преимущества:

  • Высокая производительность
  • Точность и надежность
  • Удобство эксплуатации
Узнать цену
6 способов обновить производство с выгодой: льготный лизинг, субсидии, госпрограммы
Приятные бонусы
 Предоставляем гарантию на 12 месяцев
 Доставляем станки по всей России
 Сдаём станок по детали
Описание
Характеристики
Окупаемость
Лизинг
Видео
Отзывы
FAQ
Файлы

Область применения

Модель CTN500/1500 с мощностью шпинделя 1

  • 5/22 кВт предназначена для выполнения наиболее требовательных операций обработки. Станок идеально подходит для серийного производства и черновой обработки длинных деталей, требующих высокой мощности и глубокого резания.

Основные технические характеристики:

  • Максимальный диаметр обработки над станиной: 650 мм.
  • Максимальная длина обработки: 1500 мм.
  • Ходы по осям X и Z: 240 мм и 1550 мм соответственно.
  • Мощность главного шпинделя: 1
    • 5/22 кВт.
  • Максимальные обороты шпинделя: 4000 об/мин.
  • Точность позиционирования по осям X/Z:
    • 005/
      • 008 мм.
  • Точность репозиционирования по осям X/Z:
    • 003/
      • 003 мм.

Сферы применения и операции: Станок особенно подходит для производства в таких секторах, как авиастроение, энергетика и тяжелое машиностроение. Он идеально подходит для обработки тяжелых валов, шестерней, карданных валов и других деталей, где необходимы высокая точность и мощность обработки.

CTN – это серия токарных станков, закрывающих большинство задач токарной и токарно-фрезерной обработки. Широкий выбор РМЦ от 600 мм до 2000 мм.

МОДЕЛЬНЫЙ РЯД


CTN_ – базовая модель с двумя осями X Z
CTN_M – приводной инструмент и ось C
CTN_MY – приводной инструмент, ось C, ось Y
CTN_S – базовая модель с двумя осями X Z, противошпиндель
CTN_MS – приводной инструмент, ось C, противошпиндель
CTN_MSY – приводной инструмент, ось C, ось Y, противошпиндель

Преимущества

  1. Мощность и производительность: Высокая мощность шпинделя обеспечивает эффективную обработку твёрдых материалов и поддерживает высокую скорость резания, что важно для сокращения времени производства.
  2. Способность к обработке длинных деталей: Увеличенная длина обработки позволяет станку успешно справляться с крупногабаритными изделиями, что расширяет спектр возможных применений станка.
  3. Высокая точность и повторяемость: Поддерживает строгие требования к точности в серийном производстве, что обеспечивает однородность качества производимых деталей.

Конструктивные особенности

  • Надёжность и долговечность конструкции: Прочная конструкция станка обеспечивает его длительную и надёжную работу даже при высоких нагрузках.
  • Эргономичный дизайн и управление: Удобство управления и доступ к операционным функциям уменьшает утомляемость оператора и упрощает обслуживание.
  • Система управления на базе передовых технологий: Гарантирует точное и быстрое управление процессами обработки, повышая общую производительность.

Этот станок является мощным решением для производств, где требуется высокая мощность обработки с сохранением точности и качества.

Комплектация cтандартная

  • Система ЧПУ GSK988TA
  • Серво револьверная голова 12 инструментов
  • Конвейер для удаления стружки
  • Кондиционер электрошкафа
  • Сигнальная лампа
  • Освещение рабочей зона
  • Педаль для зажима/разжима патрона
  • Гидравлическая задняя бабка
  • Автоматическая система смазки
  • Теплообменник
  • Ручной маховичок управления
  • Блокировка передней двери
  • Блок осевого инструмента □25х25 1 шт.
  • Блок расточного инструмента D40 4 шт.

Комплектация дополнительная

  • Система HNC 818 Fi
  • Система ЧПУ SYNTEC 22TB
  • Система ЧПУ SIEMENS 828D

Опции к системе ЧПУ SIEMENS 828D

  • Расширение технологических циклов токарной обработки и фрезерования 6FC5800-0AP58-0YB0
  • Расширенные функции оператора 6FC5800‑0AP16‑0YB0
  • ShopTurn/ShopMill диалоговое программирование 6FC5800‑0AP17‑0YB0
  • 3D‑моделирование готовой детали 6FC5800‑0AP25-0YB0
  • Одновременная запись (моделирование текущей обработки в реальном времени) 6FC5800-0AP22‑0YB0
  • Измерительные циклы для сверления/фрезерования и токарной обработки 6FC5800‑0AP28‑0YB0
  • Система ЧПУ Fanuc 0i

Опции к системе ЧПУ Fanuc 0i

  • Manual Guide диалоговое программирование

Дополнительные опции

  • Главный патрон 12 дюймов
  • Главный патрон 15 дюймов
  • Торец шпинделя А2-11
  • Конвейер для стружки ленточного типа 1000
  • Конвейер для стружки ленточного типа 1500
  • Конвейер для стружки ленточного типа 2000
  • Задняя бабка на сервоприводе (GSK988TA, HNC818Fi, Syntec 22TB)
  • Задняя бабка на сервоприводе (FANUC 0i TF & SIEMENS 828D)
  • Барфидер (6-65)
  • Барфидер (12-80)
  • Люнет гидравлический
  • СОЖ 15 Бар
  • СОЖ 6 Бар
  • Пистолет СОЖ
  • Сервопривод для гидравлического люнета (GSK988TA/Siemens 808D advance)
  • Сервопривод для гидравлического люнета (FANUC 0i TF & SIEMENS 828D)
  • Уловитель масляного тумана
  • Дополнительное масляное охлаждение ШВП
  • Оптические линейки (X Axis) JPN Nidec or MITUTOYO
  • Оптические линейки (Y Axis) JPN Nidec or MITUTOYO
  • Лазерная защита от проникновений
  • Датчик привязки Renishaw
  • Деталеуловитель
Характеристики
Основные
Система ЧПУ
GSK
Макс. диаметр над станиной (мм)
650
Макс. длина обработки (мм)
1500
Макс. диаметр точения (мм)
360
Перемещения
Перемещение по оси Х (мм)
230
Перемещение по оси Z (мм)
1550
Ускоренные перемещения X/Z-axis (м/мин)
30
Шпиндель
Торец шпинделя
A2-6（OPT A2-8)
Диаметр отверстия в шпинделе (мм)
62（OPT 86)
Мощность шпинделя S6 (кВт)
22
Мощность шпинделя (кВт)
18,5/22
Патрон шпинделя
8（OPT 10)
Макс. скорость вращения шпинделя (об/мин)
4000
Диаметр обр. прутка (мм)
52（OPT 75)
Инструментальный магазин
Тип револьверной головы
Гидравлическая/Серво
Размер радиального инструмента (мм)
25×25
Размер осевого инструмента (мм)
40
Направляющие и ШВП
Тип направляющих
Качения
Угол наклона станины (град)
30
Точностные характеристики
Точность позиционирования (мм)
0,005/0,008
Повторяемость (мм)
0,003/0,003
Задняя бабка
Тип задней бабки
Programmable (OPT Servo)
Ход задней бабки (мм)
1400
Конфигурация
Наклонная станина
Да
Приводной инструмент
Нет
Наличие оси Y
Нет
Наличие контршпинделя
Нет
Весогабаритные характеристики
Габариты: длина (мм)
4200
Габариты: ширина (мм)
2150
Габариты: высота (мм)
2050
Масса (кг)
6000
Калькулятор окупаемости станка
Срок окупаемости: __ месяцев
Получить предложение
Полученный расчет является предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру или заполните заявку.
Рассчитайте свой платеж
Стоимость оборудования
1 000 000
₽
Аванс
10000
₽
25
%
Срок лизинга
месяцев
Наше предложение
Ежемесячный платеж:
₽ / мес.
Оформить в лизинг
Полученный расчет является предварительными. Для точного определения процентной ставки по договору, пожалуйста, обратитесь к менеджеру или заполните заявку.

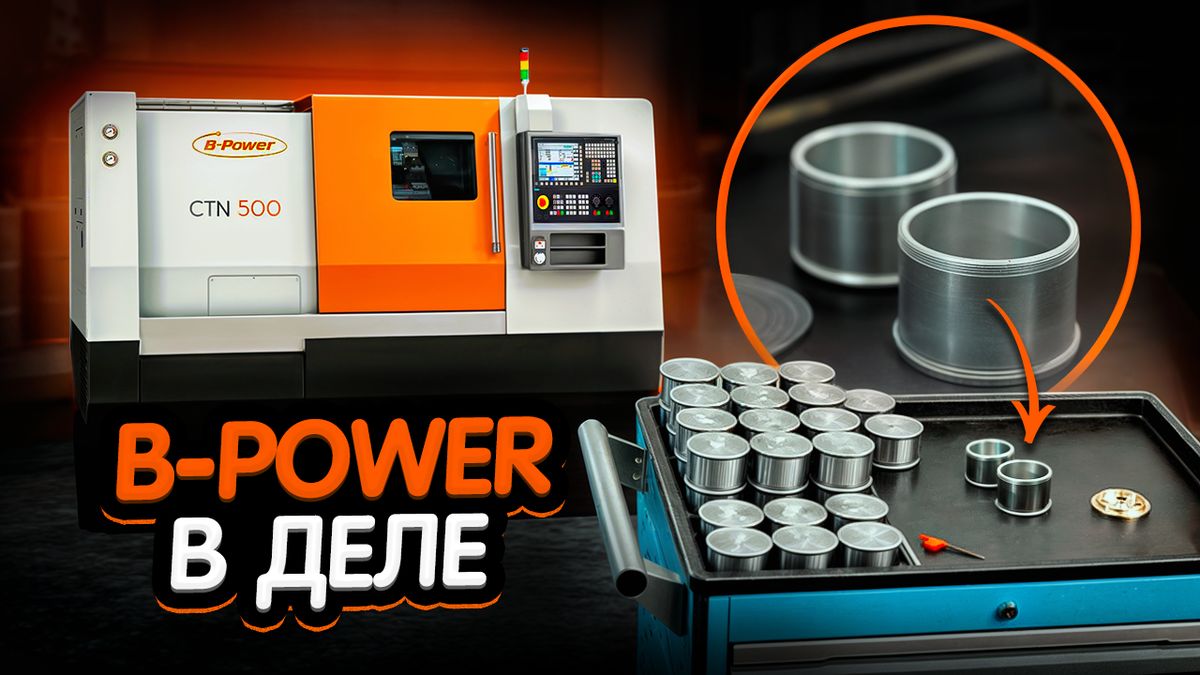

Видео
Отзывы
ИП Михайлов г. Краснодар
Токарный станок B-Power СТN500MY
Вопросы-Ответы
По каким критериям выбирать токарный станок?
При выборе токарного станка нужно определить, для каких задач он нужен, какие детали будут обрабатываться и из каких материалов, учитывая максимальный диаметр и длину обрабатываемой заготовки. Важными критериями также являются: мощность двигателя, количество и диапазон оборотов шпинделя, класс точности станка, тип управления (ручное или с ЧПУ).
Для чего на токарных станках высокий крутящий момент?
Высокий крутящий момент на станках нужен для обработки крупных и твердых заготовок, позволяя снимать значительный слой материала и работать с большими подачами без перегрузки станка. Также он необходим при обработке твердых и материалов и для работы на низких оборотах.
Для чего нужно СОЖ через инструмент?
СОЖ через инструмент подается для смазки, охлаждения и вымывания стружки из зоны резания, что увеличивает срок службы инструмента, повышает точность и гладкость поверхности детали. Жидкость может поступать по встроенным каналам в инструменте или через специальные патроны под высоким давлением, что особенно эффективно при работе с твердыми сплавами или в глубоких отверстиях
В чем преимущество токарных станков с наклонной станиной от станков с горизонтальной?
Токарные станки с горизонтальной станиной являются наиболее распространённым типом, где станина имеет продольную форму, а движение инструмента происходит по её направляющим, что обеспечивает точную обработку и подходит для массового производства деталей типа гильз и дисков. Станина с наклонной поверхностью, также называемая наклонной станиной, расположена под углом к плоскости вращения детали, что позволяет обрабатывать крупные и тяжёлые заготовки, обеспечивая при этом большую жёсткость и удобный доступ к рабочему пространств. Помимо этого, отвод стружки происходит в специальный поддон. Такая конструкция позволяет эффективно удалять стружку, особенно из труднодоступных мест, что важно для поддержания чистоты на рабочем месте и предотвращения повреждений оборудования
Можно ли на токарном станке делать эксцентричные (внецентровые) отверстия?
Благодаря оси наличию оси Y на токарном станке появляется возможность обработки сложных нецентральных элементов (шпоночные пазы, лыски, боковые поверхности, эксцентричные отверстия), а также фрезерования и обработки кривых поверхностей без переустановки заготовки. Это значительно расширяет технологические возможности станка, позволяя выполнять больше операций и сокращать время цикла производства, что приводит к повышению эффективности и точности обработки сложных деталей.
Какие требования к основанию для установки станка?
Для установки токарного станка пол должен выдерживать вес станка и обеспечивать достаточную прочность, а основание (фундамент) должно быть достаточно прочным и жестким, чтобы выдерживать динамические нагрузки и вибрации, возникающие при работе. Для виброизоляции часто используют специальные амортизирующие прокладки или фундаменты, а также важно правильно закрепить станок анкерными болтами к основанию. Пол и фундамент должны иметь достаточную несущую способность, чтобы выдержать вес станка и обрабатываемых заготовок без деформации. Для нового бетонного фундамента прочность бетона на сжатие должна быть не менее 50% от проектной на момент монтажа станка и не менее 70% к моменту пуска. Основание должно быть максимально жестким и прочным, чтобы предотвратить вибрации станка, которые могут привести к снижению точности обработки и преждевременному износу оборудования.
